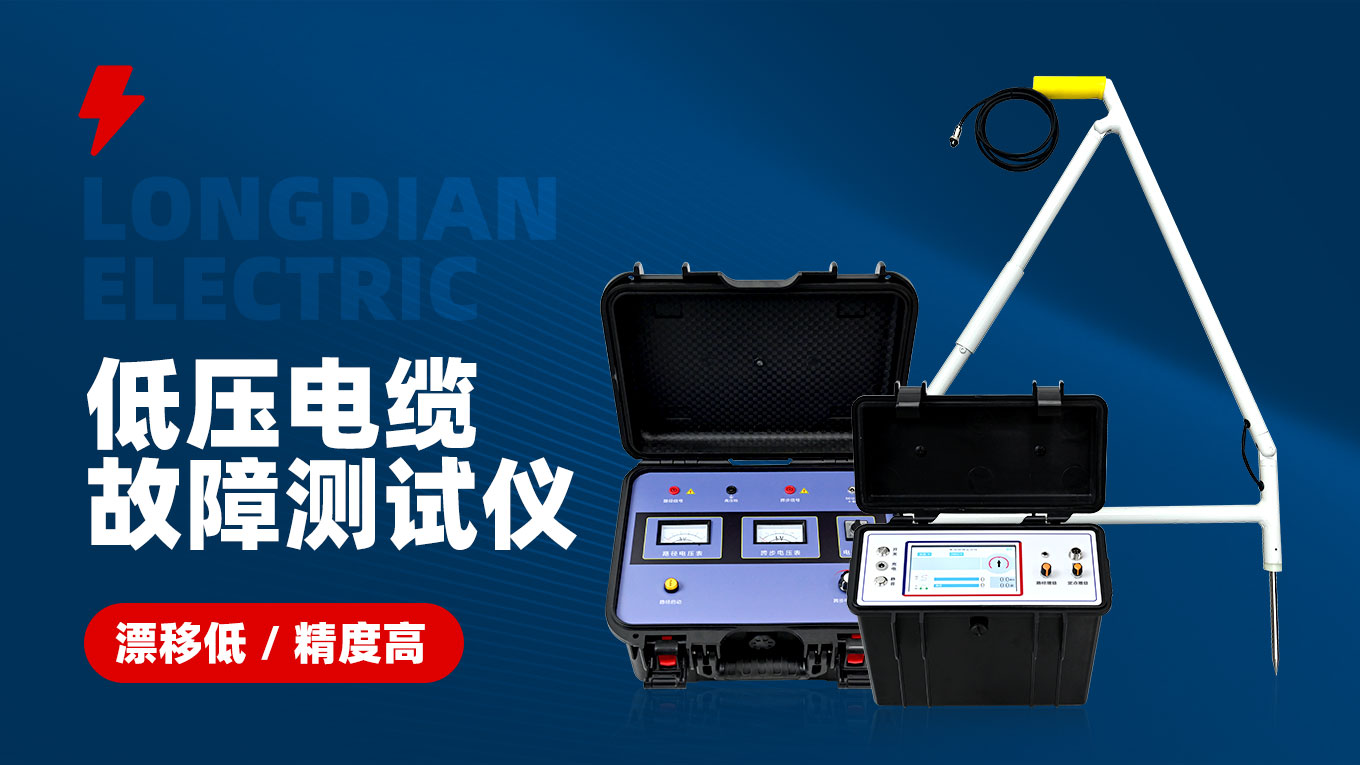

LD-2001電纜故障測試儀是由發射機、接收機、定位探測架組成。適用測試對象為具有金屬導體(線對、護層、屏蔽層)的各種光纜、電纜,其主要功能為對地絕緣不良點的定位測試,線纜路徑的探測。
1、接收靈敏度高
2、靜態漂移低
3、定位精度高
4、抗干擾能力強
5、液晶屏顯示信號及狀態
6、內置鋰電池供電,并配有充電器
1、輸出功率:9KV±10%,輸出功率≤30W。
2、探測長度:≤20km。
3、方位精度:≤20cm。
4、具有自動過熱、過載保護功能,可連續工作5小時以上。
5、工作電源:DC12V,內置鋰電池。
6、環境條件:溫度-10~40℃,濕度小于85%
1、尋跡原理(最大信號法)
我們知道,當交流電流在導體中流過時,將會在導體周圍產生交變的磁場,并且該磁場的磁力線都是以該導體為同軸的。此時如果將一電磁線圈放入該磁場中,線圈的兩端就會產生感應電壓。移動感應線圈,當線圈的方向與磁力線方向相同時,線圈兩端產生的感應電壓將會最大。也就是說,當線圈方向與導體方向垂直時,感應電壓最大;當線圈方向與導體方向平行時,感應電壓最小。由此我們就得到了“最大信號法”來探尋埋地電纜的軌跡。
2、定位原理
2.1、差分電位法

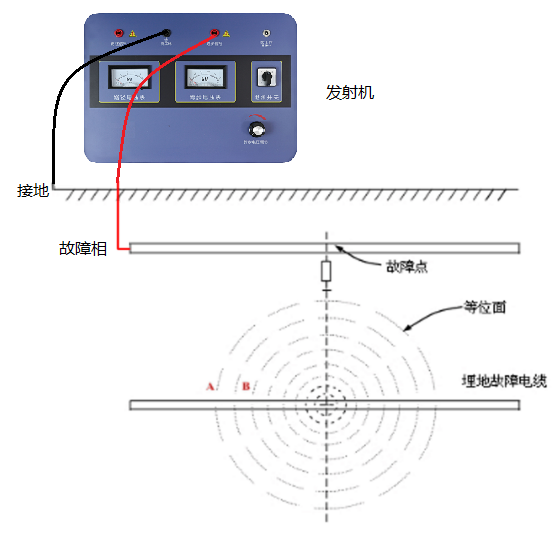

如果一埋地電纜發生接地故障,我們可以利用電位差法找出故障點。方法是在故障電纜的測試點與地之間加上測試電壓,那么在電纜的入地點周圍將會形成以入地點為同心的分布電場。該電場中半徑相同的任意點之間不存在電位差,但半徑不同的任意兩點間卻存在電位差(如圖中A、B兩點),而且當兩點間距固定時,兩點離中心越近電位差越強。
利用這一特點,我們就可以移動A、B兩點逐漸向中心點逼近。當故障點恰好位于A、B兩點中間時,電位差變?yōu)榱恪H绻^續移動越過故障點時,電位差極性將會反相,如此來回移動就可準確判斷出接地點。
2.2、聲磁同步測試法(需高壓脈沖發生器和定點傳感器配合,選配)
當電纜呈現高阻故障,必須使用沖擊閃絡法檢測故障時,故障點對地放電將會對地面產生輕微的震動,此時可以利用聲磁同步方法找出故障點。
