電纜故障測試儀是一種用于檢測電纜故障的儀器。它的工作原理是：在故障相上注入低壓脈沖發射波形，該脈沖沿電纜進行傳播直到阻抗失配的地方，如象中間接頭、T型接頭、短路點、開路點或終端頭等，在這些點上都會引起波的反射。然后，通過接收器接收反射回來的信號，并將其轉換成數字信號，最后在液晶屏上顯示當前采樣的波形參數。

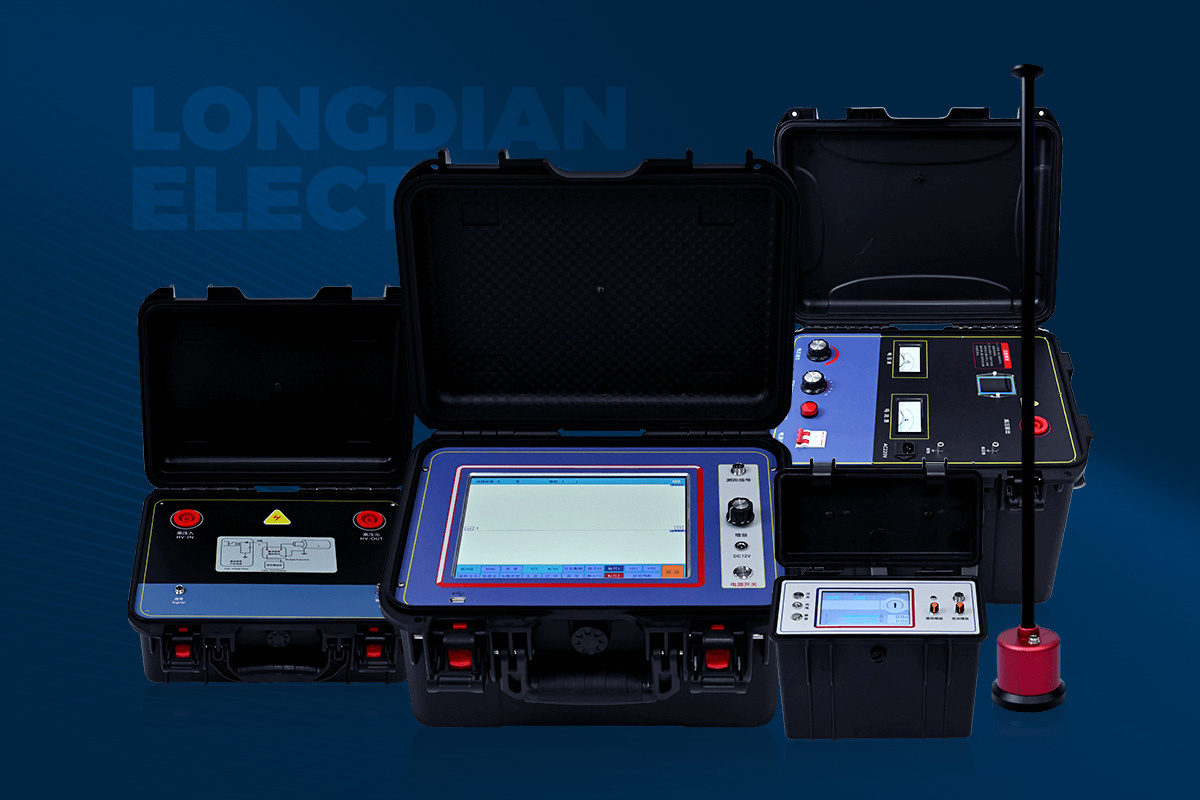

電纜故障測試儀通常由三大部分組成：發射機和接收機、路徑及故障定位儀以及附件。其中，發射機和接收機用于測試電波的發送和接收，可以快速準確地找到電纜故障點；路徑及故障定位儀則用于查找地下電纜走向及深度；附件包括耳機、探頭、接地線等。

在使用電纜故障測試儀時，首先需要將測試儀與被測電纜連接起來。具體操作方法為：將發射機的紅色鱷魚夾夾到被測電纜的故障相上，黑色鱷魚夾夾到地線上；將接收機的紅色鱷魚夾夾到被測電纜的非故障相上，黑色鱷魚夾夾到地線上。接著，打開發射機電源開關，調節增益旋鈕使屏幕上顯示出清晰的波形圖像。

接下來，可以通過調節發射機的輸出電壓和頻率來改變測試信號的特性。一般來說，對于高阻故障（如絕緣破損、接頭接觸不良等），應使用較低的電壓和頻率；對于低阻故障（如短路、開路等），應使用較高的電壓和頻率。此外，還可以通過調節接收機的增益和濾波器來提高測試精度。

當確定了合適的測試參數后，就可以開始尋找電纜故障點了。具體方法是：沿著被測電纜來回移動接收機，觀察屏幕上的波形變化。當接收機靠近故障點時，屏幕上的波形會發生變化，例如出現明顯的反射峰或衰減谷等特征。此時，可以通過記錄下接收機的位置來確定故障點的大致位置。

需要注意的是，由于電纜周圍的環境因素（如電磁干擾、溫度變化等）可能會影響測試結果的準確性，因此在進行電纜故障測試時應注意排除這些干擾因素。此外，為了確保測試的安全性和可靠性，還應注意遵守相關的操作規程和安全規定。
