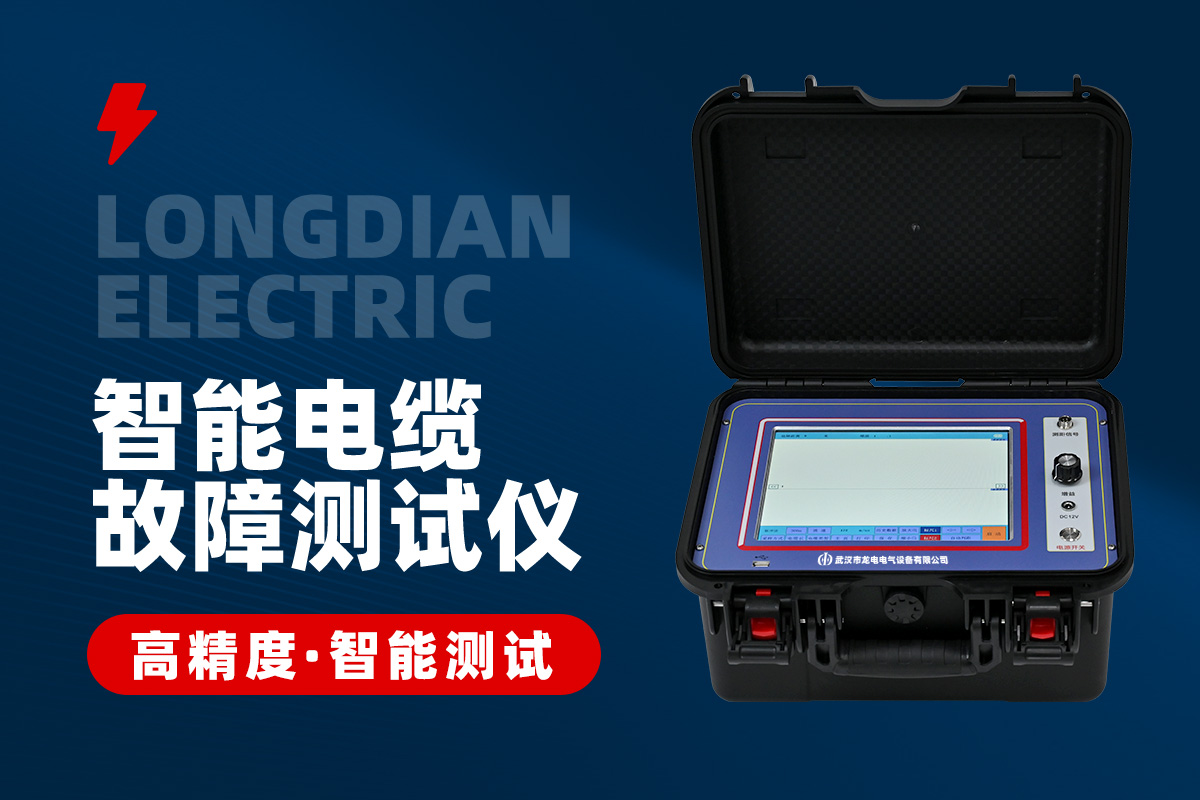

電纜故障測試儀是一套綜合性的電纜故障探測儀器,能夠?qū)﹄娎|的高阻閃絡故障,高低阻性的接地,短路和電纜的斷線,接觸不良等故障進行測試。如果配備聲測法定點儀,該設備甚至能準確測定故障點的精確位置。
在使用電纜故障測試儀查找電線斷點時,首先需要找到有斷點的一根線纜。由于電線電纜的內部出現斷線故障時,外部絕緣皮通常使得斷點的確定位置很難直觀判斷出來。這時可以利用電纜故障測試儀的TDR功能來探測電纜的全長以及電纜芯線的斷點。
具體的操作步驟包括:需要進行準備工作、連接電纜、設置測試參數、發送信號、接收信號、分析結果和定位斷點等步驟。 按下開關鍵,屏幕將顯示開機界面;點觸一下液晶屏進入測試界面。此時系統默認測試方式為“低壓脈沖法”、電纜長度“300m”、電纜類型為“交聯乙烯”。然后依據被測電纜絕緣材質、長度等因素再調整默認項目為適合當前測試的內容。點擊“采樣”鍵,儀器發出測試脈沖并自動觸發捕捉到反射脈沖。此時界面將顯示電纜的斷線和短路波形如下圖示。波形的幅度、位置智能自適應大小,不需要人工調節中值或幅度。判讀:低壓脈沖波的判讀比較容易,只要將游標分別定位到發射波及反射波的起點即可(詳見波形分析基礎理論),游標通過左移鍵或右移鍵操作。
不同的電纜故障測試儀可能會有些許不同的操作方式,因此在具體使用時應按照設備的用戶手冊或?qū)I(yè)人員的指導進行。
