① 接線:

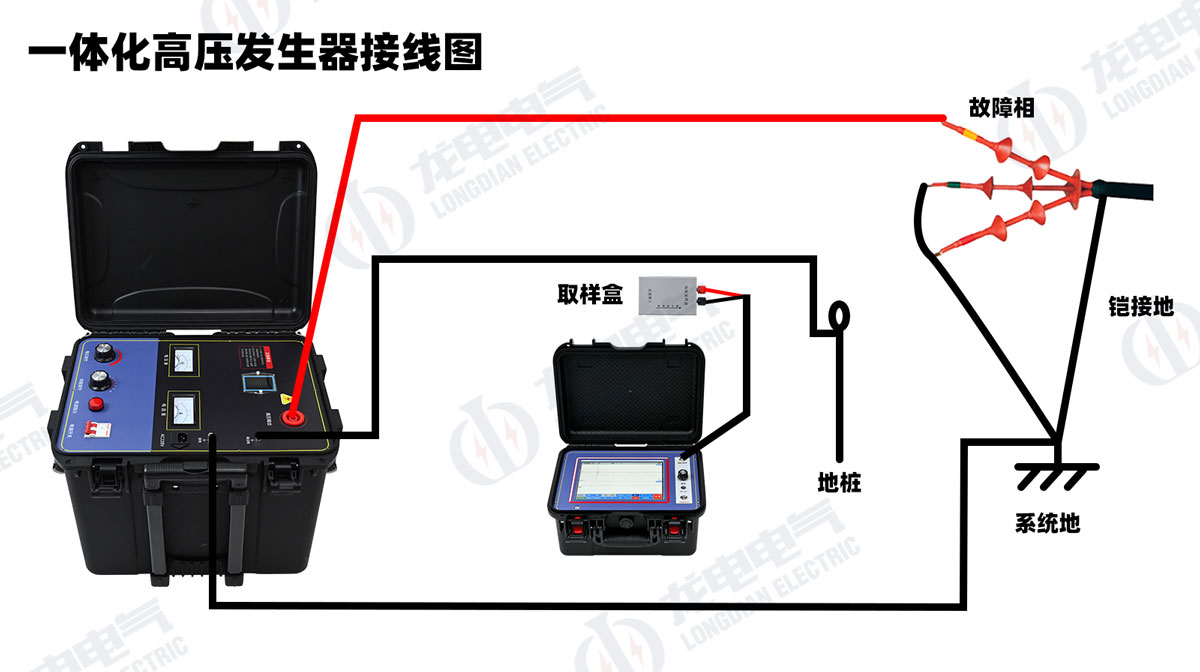

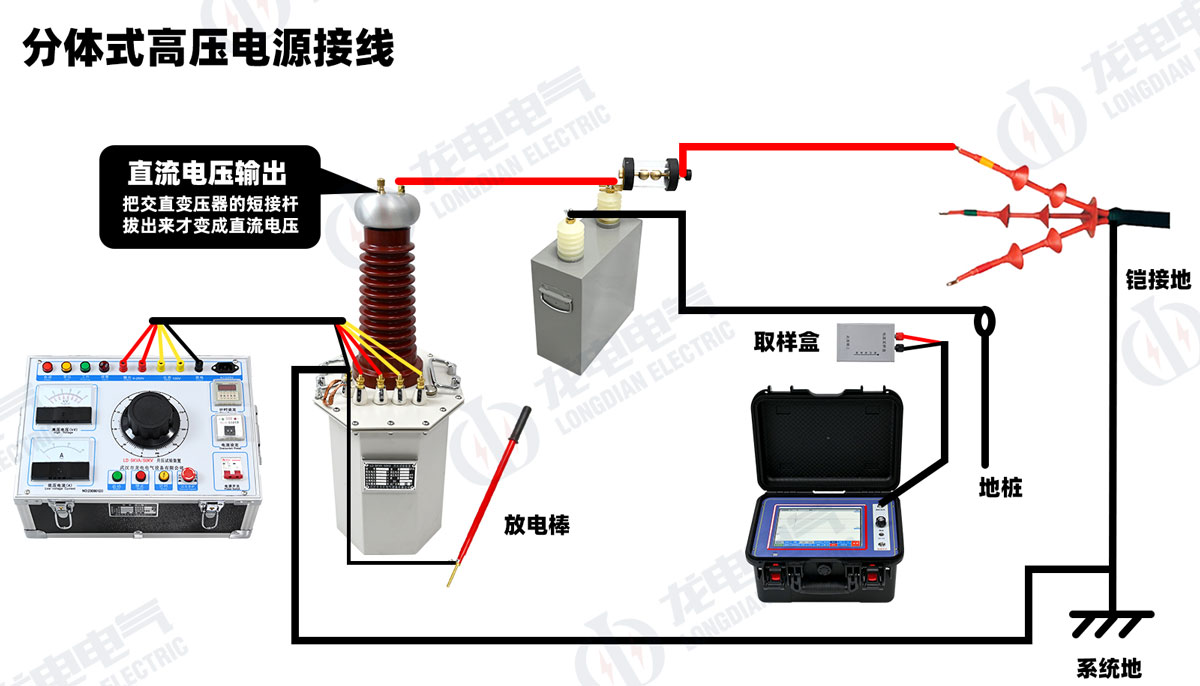

首先,按要求完成高壓閃絡的接線;然后,用雙夾測試線將采樣盒與測距主機相連接,再把采樣盒放置于高壓電容器的接地線旁邊。
② 開機:
首先開啟沖擊閃絡并保證故障點放電充分;按下測距主機開關鍵,屏幕將顯示開機界面;點觸一下液晶屏進入測試界面。采樣方式選擇“高壓閃絡”。
③ 采樣:
點觸一次采樣鍵,此時采樣鍵變色儀器處于采樣等待中;故障點每放一次電,儀器自動采樣刷新一次,同時可調節增益旋鈕配合采樣,如果波形的尖峰成方形,這是增益調的過大現象,這時要適當?shù)臏p小增益,直到波形適合分析為止。采到了合適的波形后,要停止采樣,如果不停止,就會再次刷新數據。
④ 分析數據:
按照閃絡波的分析分析方法將起始游標和終止游標分別卡到一個周期的起點和終點。
