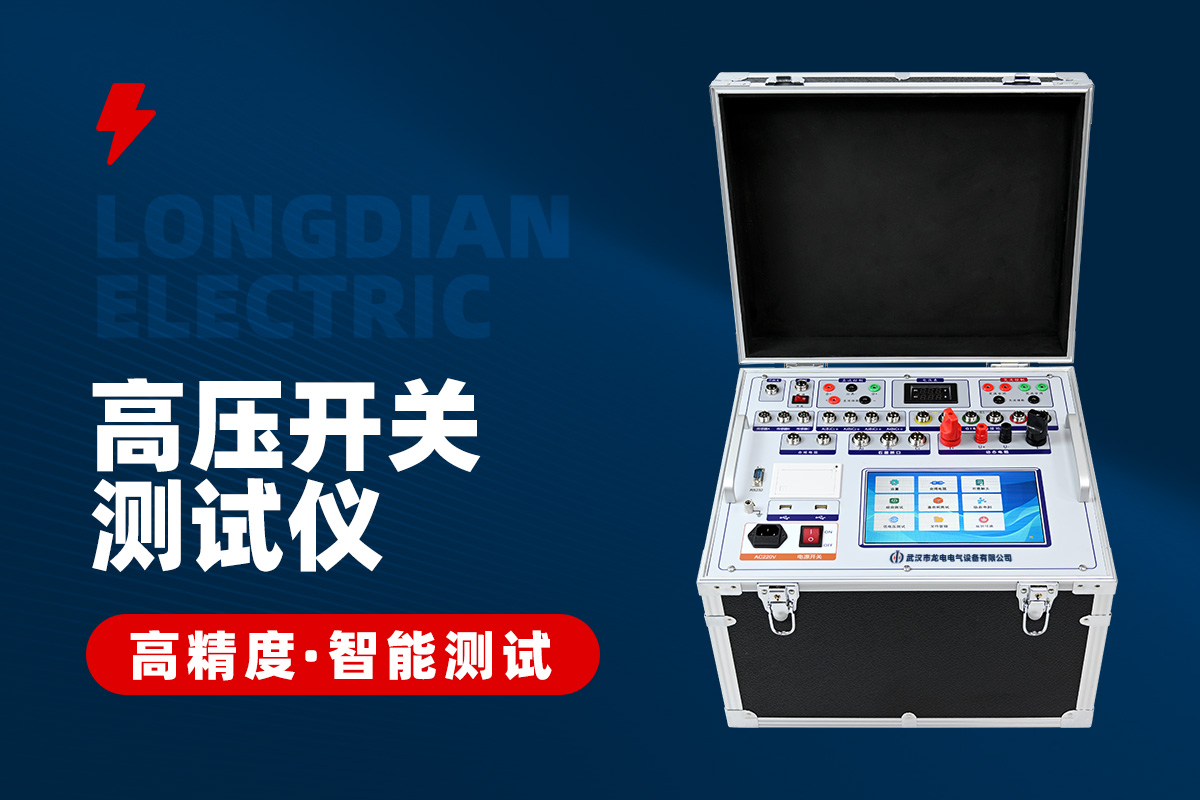

高壓開關機械特性測試儀是檢測各種高壓開關機械特性的專用儀器,那么它具體能對各種高壓斷路器進行哪些試驗項目呢?
1、測量絕緣電阻
測量斷路器的絕緣電阻值: 整體絕緣電阻值測量,應參照制造廠規定
2、測量每相導電回路的電阻
每相導電回路的電阻值測量,宜采用電流不小于100A的直流壓降法。
3、交流耐壓試驗
交流耐壓試驗,應符合下列規定:
①在SF6 氣壓為額定值時進行。試驗電壓按出廠試驗電壓的 80%;
②110kV以下電壓等級應進行合閘對地和斷口間耐壓試驗;
③罐式斷路器應進行合閘對地和斷口間耐壓試驗;
④500kV定開距瓷柱式斷路器只進行斷口耐壓試驗。
4、斷路器均壓電容器的試驗
斷路器均壓電容器的試驗,應符合《電氣裝置安裝工程電氣設備交接試驗標準》第19章的有關規定。罐式斷路器的均壓電容器試驗可按制造廠的規定進行。
5、測量斷路器的分、合閘時間
測量斷路器的分、合閘時間,應在斷路器的額定操作電壓、氣壓或液壓下進行。
6、測量斷路器的分、合閘速度
測量斷路器的分、合閘速度,應在斷路器的額定操作電壓、氣壓或液壓下進行。現場無條件安裝采樣裝置的斷路器,可不進行本試驗。
7、測量斷路器主、輔觸頭分、合閘的同期性及配合時間
測量斷路器主、輔觸頭三相及同相各斷口分、合閘的同期性及配合時間。
8、測量斷路器合閘電阻的投入時間及電阻值
測量斷路器合閘電阻的投入時間及電阻值,應符合產品技術條件的規定。
9、測量斷路器分、合閘線圈絕緣電阻及直流電阻
測量斷路器分、合閘線圈的絕緣電阻值,不應低于10兆歐,直流電阻值與產品出廠試驗值相比應無明顯差別。
10、斷路器操動機構的試驗
11、套管式電流互感器的試驗
12、測量斷路器內SF6氣體的含水量
測量斷路器內 SF6 的氣體含水量(20℃的體積分?jǐn)?shù)),應符合下列規定:
①與滅弧室相通的氣室,應小于150uL/L;
②不與滅弧室相通的氣室,應小于250uL/L;
③SF6氣體含水量的測定應在斷路器充氣 48h 后進行。
13、密封性試驗,測量SF6斷路器氣體泄漏量
密封試驗可采用下列方法進行:
①采用靈敏度不低于1x10-6(體積比)的檢漏儀對斷路器各密封部位、管道接頭等處進行檢測時,檢漏儀不應報警;
②必要時可采用局部包扎法進行氣體泄漏測量。以 24h 的漏氣量換算,每一個氣室年漏氣率不應大于1%;
③泄漏值的測量應在斷路器充氣 24h 后進行。
14、氣體密度繼電器、壓力表和壓力動作閥的檢查
在充氣過程中檢查氣體密度繼電器及壓力動作閥的動作值,應符合產品技術條件的規定。對單體到現場的這些設備,應進行校驗。
