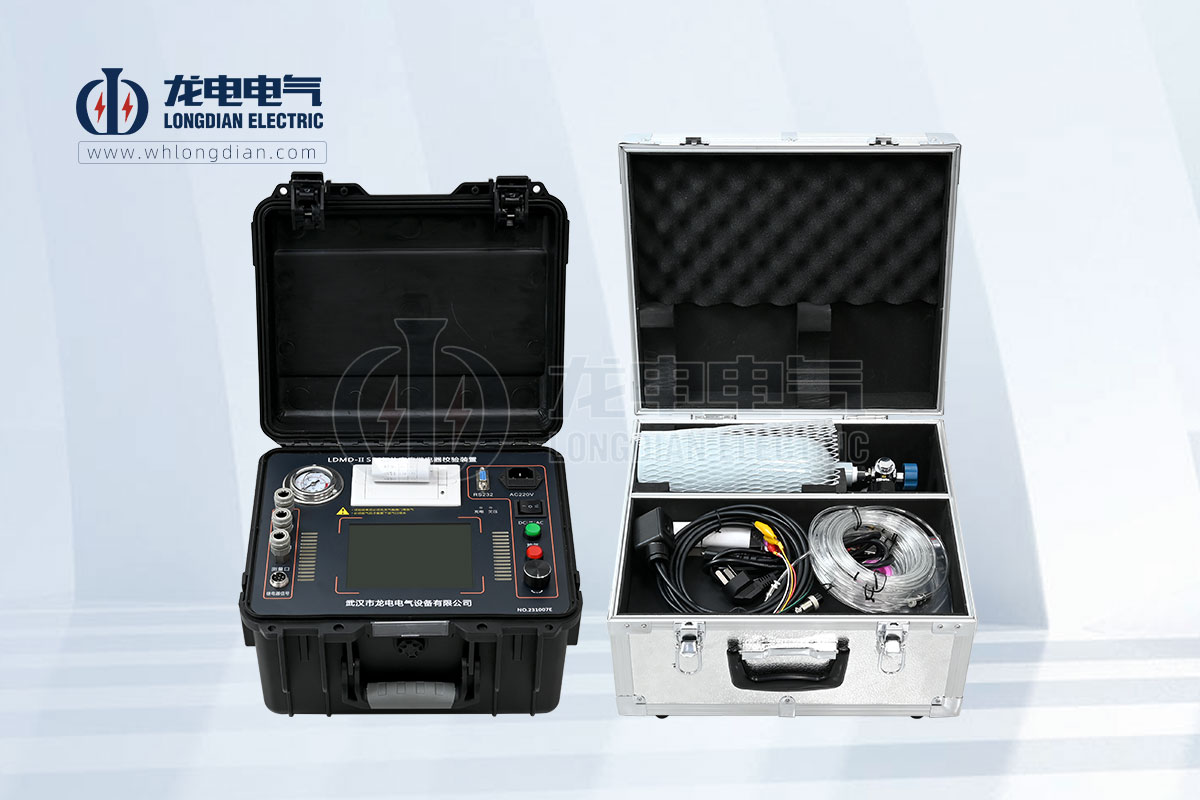

氣體密度繼電器校驗儀是一種用于校驗SF6氣體密度繼電器性能的儀器。它通過測量密閉容器中SF6氣體的壓力，并將其換算為20℃時的標準壓力值，來判斷SF6氣體密度繼電器的閉鎖、閉鎖回復、報警、報警回復壓力值是否符合標準。

氣體密度繼電器校驗儀的工作原理主要包括以下幾個步驟：

將SF6氣體充入密閉容器：首先，將待校驗的SF6氣體充入密閉容器。容器的體積和容積應已知，以便將壓力值換算為密度值。

調節容器壓力：使用壓力調節器，將容器壓力調節至所需值。壓力調節器的精度應足夠高，以便確保測量結果的準確性。

測量容器溫度：使用溫度傳感器，測量容器內SF6氣體的溫度。溫度傳感器的精度應足夠高，以便確保測量結果的準確性。

將壓力值換算為20℃時的標準壓力值：根據SF6氣體的壓力-溫度特性曲線，將測得的壓力值換算為20℃時的標準壓力值。

與SF6氣體密度繼電器的設定值進行比較：將換算后的壓力值與SF6氣體密度繼電器的設定值進行比較，判斷SF6氣體密度繼電器是否符合標準。

氣體密度繼電器校驗儀是電力設備預防性試驗中不可缺少的工具，它可以有效地保障電力設備的安全可靠運行。
