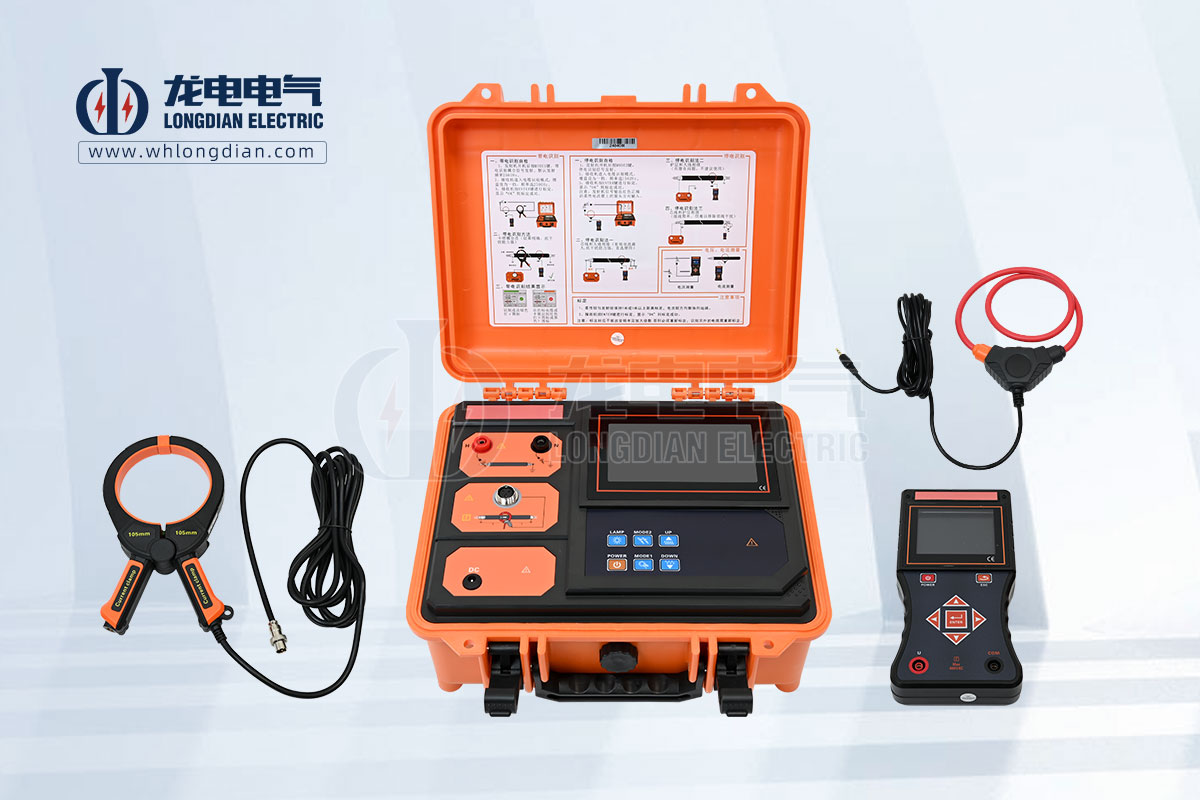

LD280E帶電電纜識別儀,又稱電纜識別儀、多功能電纜識別儀、智能電纜識別儀,專為電力電纜工程師和電纜工設計,旨在解決電纜識別的技術難題。LD280E帶電電纜識別儀能夠幫助用戶從眾多電纜中精確識別出目標電纜,有效防止因誤鋸帶電電纜而引發的嚴重事故。
LD280E帶電電纜識別儀發射機規格:
◆ 功能:發射復合脈沖頻率電流信號,顯示剩余電池電壓,發射狀態動態指示。
◆ 電源:11.1V大容量可充鋰電池,充滿電連續工作約8小時。
◆ 輸出方式:帶電識別時卡鉗耦合;停電識別時直連輸出。
◆ 發射頻率:帶電識別時:625Hz、1562Hz、2500Hz、10000Hz;停電識別時:1562Hz、2500Hz。
◆ 測試線長:3米,帶鱷魚夾,紅黑各1條。
◆ 發射鉗尺寸:長寬厚250mm×140mm×35mm,內徑φ105mm,線長3m。
◆ 接地針尺寸:長寬厚225mm×100mm×10mm。
◆ 發射機尺寸:320mm×275mm×145mm。
◆ 顯示模式:超大LCD實時顯示剩余電池電壓,具有背光燈;LCD尺寸:長寬128mm×75mm;顯示域124mm×67mm。
◆ 外包裝尺寸:長寬高400mm×245mm×335mm。
◆ 工作溫度:-10℃~40℃。
◆ 存儲條件:-20℃~50℃,≤95%RH,無結露。
◆ 儀表質量:發射機2.5kg;發射鉗1.12kg;總質量4.44kg(含接收機)。
◆ 電池電量:當電池電壓低于9.65V時,電池電壓低圖標顯示,提醒給電池充電;低于9.5V時,設備自動關機。
◆ 充電器:12.6V 1A DC充電器。
◆ 充電接口:圓形充電接口,DC標識。
◆ 抗壓:發射機采用一體化專用工具箱式設計,箱體能承受約200kg的壓力。
◆ 耐壓:AC 3700V/rms(儀器箱頂面與底面之間)。
◆ 電磁特性:IEC61326(EMC)。
◆ 參考安規:IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)。
LD280E帶電電纜識別儀接收機規格:
◆ 功能:帶電電纜識別、停電電纜識別;交流電壓、電流、頻率測量。
◆ 電源:7.4V大容量可充鋰電池,USB充電接口,充滿電連續工作約6小時。
◆ 額定電流:約300mA max。
◆ 顯示模式:3.5寸真彩液晶屏顯示,彩色圖標指示。
◆ 信號標定:有,標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一;標定好后不能改變測試頻率和放大倍數;測試不同的電纜需要重新標定。
◆ 方向識別:有,發射鉗、接收鉗與加載信號必須方向一致,為識別成功的條件之一。
◆ 電纜識別成功:綠色打鉤圖標指示(√)。
◆ 非目標電纜:紅橙色打叉圖標指示(×)。
◆ 接收機尺寸:長寬厚207mm×101mm×45mm。
◆ 柔性電流鉗:長約620mm,線徑約8mm,線圈內徑φ200mm(可以根據需要定制更大口徑),引線長度約3m。
◆ 電壓測試線:長1m(紅黑各1條)。
◆ 檢測范圍:停電識別時,可檢測阻抗為0Ω~10kΩ的線路;帶電識別時,可檢測阻抗為0Ω~200Ω的線路。
◆ 量程:交流電壓0.00V~600V(50Hz/60Hz);交流電流0.00A~5000A(50Hz/60Hz);電流頻率45Hz~70Hz。
◆ 精度:交流電壓±2%±3dgt;交流電流±2%±3dgt;電流頻率±2Hz。
◆ 識別信號:彩色信號幅度和數字顯示。
◆ 檢測速率:約1次/秒。
◆ 增益調節:測試界面下,按左右箭頭鍵可以調節LCD背光亮度。
◆ 自動關機:開機約30分鐘后,儀表自動關機,以降低電池消耗。
◆ 電池電壓:當電池電壓低于6.5V時,電池電壓低圖標顯示,提醒給電池充電。
◆ 充電器:8.4V 1A充電器。
◆ 充電接口:USB充電接口。
◆ 工作溫濕度:-10℃~40℃;80%Rh以下。
◆ 存放溫濕度:-10℃~50℃,≤95%RH,無結露。
◆ 接收機質量:電流鉗172g;接收機370g(帶電池)。
◆ 耐壓:AC2000V/rms(外殼前后兩端之前)。
◆ 適合安規:IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等級2。
