電纜故障精確定點是電纜維護和修復過程中一個關鍵步驟,它涉及聲測法、跨步電壓法、電磁法及音頻法和聲磁同步法等多種方法。下面將詳細探討這些方法,并分析其應用:
1. 聲測法
基本原理:聲測法利用高壓脈沖發生器對故障電纜放電,故障點產生電弧,進而產生放電聲音。在電纜直埋的情況下,放電聲音會以地震波的形式傳播,聲測探頭(聲音傳感器)能夠揀拾這些地震波信號,并通過耳機或表頭輸出。
應用范圍:聲測法適用于各種類型的電纜故障定點,包括高壓電纜、低壓電纜、直埋電纜以及電纜溝內的電纜。該方法簡便且廣泛使用,在眾多方法中占據了重要位置。
2. 跨步電壓法
基本原理:跨步電壓法主要針對有外護套絕緣要求的電纜故障定點,如直埋的無鎧裝低壓電纜或電線芯線接地故障。通過檢測故障點附近地面的電勢差(即跨步電壓),可以精確地定位到故障點的位置。
應用場景:當電纜故障導致電流通過地面擴散時,會在故障點周圍產生電勢梯度,通過測量這個電勢梯度,可以準確地找到故障點的具體位置。這種方法尤其適用于故障點位于地表下的情況。
3. 電磁法及音頻法
基本原理:這種方法通過監測電纜故障點前后電磁波信號或音頻信號的變化來確定故障點。盡管理論上可行,但目前尚無性能可靠的定點儀能廣泛應用于實際中,大部分仍在研發階段。
研究與開發:電磁法及音頻法的潛力在于能夠適應多變的電纜故障檢測需求,尤其是在噪聲環境中,如果能夠準確識別故障點微弱信號的變化,將極大提高檢測效率和準確性。

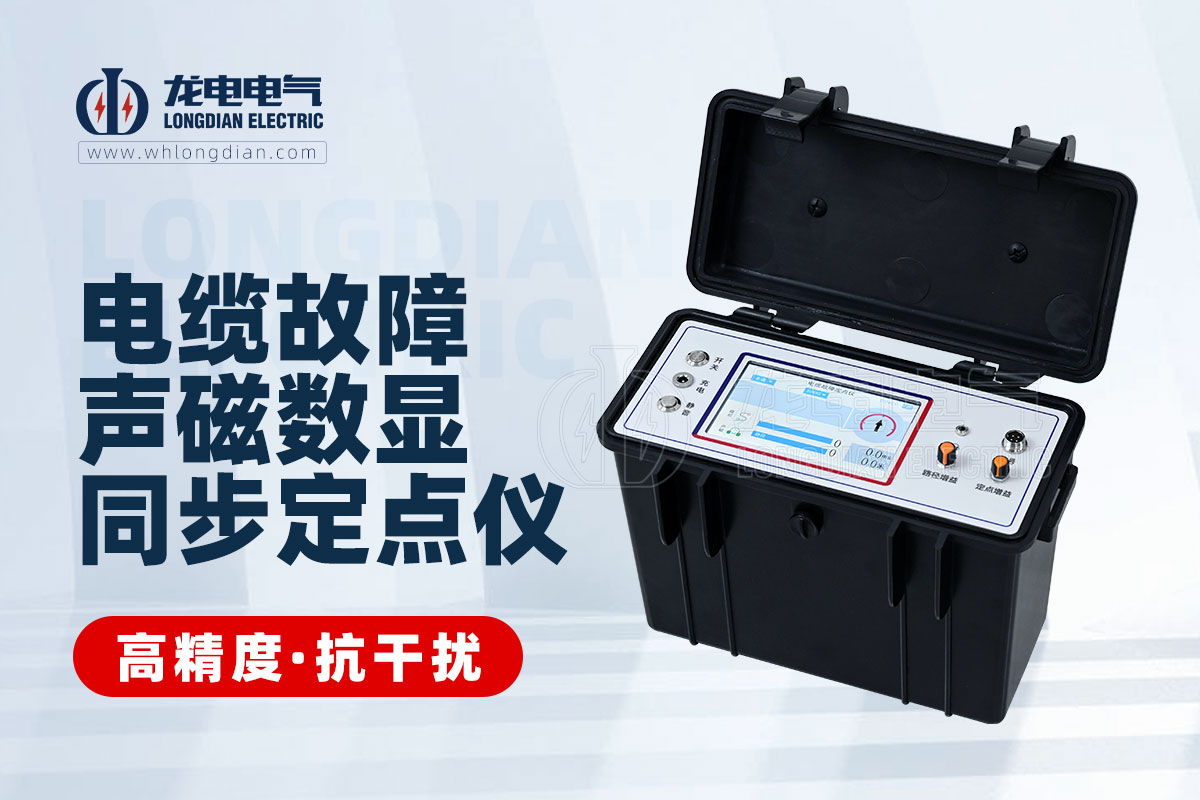

4. 聲磁同步法
基本原理:聲磁同步法將聲測法與電磁波法綜合應用,通過對故障點放電時產生的聲波和電磁波信號進行同步監測,提高故障定點的準確性和效率。
技術優勢:應用了聲磁同步技術的定點儀能夠同時進行故障定點和路徑探測,不僅提高了工作效率,還降低了對操作人員的技術要求,是目前較為先進的一種電纜故障定點技術。
