電纜故障測試儀中的采樣盒:深入解析

發布時間:2024-08-15 09:41:47瀏覽次數:343

龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關(斷路器)機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

在電纜故障測試儀中,采樣盒是一個至關重要的組件,其主要功能是:

◆ 采集瞬態信號: 當電纜發生故障時,會產生高頻的瞬態脈沖信號。采樣盒能夠快速地捕捉并記錄下這些信號。

◆ 信號放大: 由于瞬態信號的幅值較小,采樣盒內部通常會配備放大電路,以增強信號的強度,便于后續的分析處理。

◆ 濾波: 為了去除噪聲干擾,采樣盒會采用濾波技術,提取出有用的信號成分。

◆ 數據存儲: 采集到的信號數據會存儲在采樣盒內部的存儲器中,以便后續進行分析。

電纜故障測試儀

采樣盒的工作原理

◆ 觸發: 當電纜發生故障時,產生的高頻脈沖信號會觸發采樣盒開始工作。

◆ 采樣: 采樣盒內部的高速ADC(模數轉換器)將連續的模擬信號轉換為數字信號。

◆ 存儲: 數字信號被存儲在采樣盒的存儲器中。

◆ 傳輸: 采樣盒將存儲的數據傳輸至測試儀的主機,進行后續的分析處理。

采樣盒的類型

根據采樣盒的功能和結構,可以分為以下幾種類型:

◆ 單通道采樣盒: 僅采集一個通道的信號。

◆ 多通道采樣盒: 可以同時采集多個通道的信號,適用于復雜的故障診斷。

◆ 光纖采樣盒: 采用光纖傳輸信號,具有抗干擾能力強、傳輸距離遠等優點。

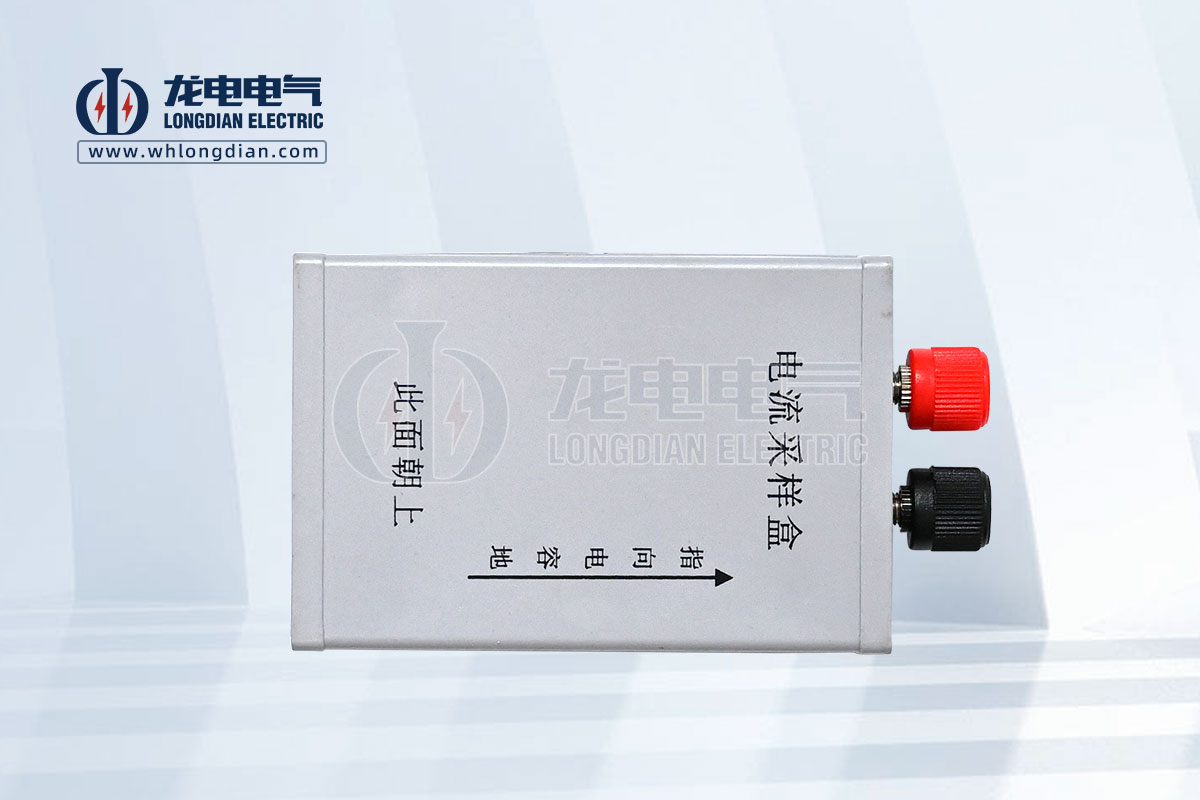

電纜故障測試儀采樣盒

采樣盒的選型

選擇合適的采樣盒,需要考慮以下因素:

◆ 采樣率: 采樣率決定了能夠捕捉到的最高頻率信號。

◆ 通道數: 根據測試需求選擇合適的通道數。

◆ 動態范圍: 動態范圍決定了采樣盒能夠處理的信號幅值范圍。

◆ 抗干擾能力: 在強電磁干擾環境下,抗干擾能力強的采樣盒更為可靠。

采樣盒在電纜故障測試中的應用

采樣盒在電纜故障測試中起著至關重要的作用,它為故障定位提供了準確的數據基礎。通過分析采樣盒采集到的信號,可以確定故障點的位置、類型以及故障發生的時刻。

◆ 故障定位: 通過測量不同點之間的信號傳播時間,可以精確地定位故障點。

◆ 故障類型判斷: 根據信號的特征,可以判斷故障的類型,例如短路、接地、斷路等。

◆ 故障原因分析: 通過分析信號的頻譜成分,可以初步判斷故障的原因。

采樣盒是電纜故障測試儀的核心部件之一,其性能直接影響到測試的準確性和可靠性。隨著電子技術的發展,采樣盒的功能越來越強大,性能越來越穩定,為電纜故障的診斷提供了有力保障。

武漢市龍電電氣設備有限公司是一家集研發、生產、銷售于一體的綜合性電力檢測設備制造商與服務商,專注于電纜故障測試儀等電力試驗設備的研發與生產。深耕電力行業多年,公司憑借優秀的產品品質、實惠的價格以及終身質保的承諾,贏得了廣泛的客戶信賴。我們承諾24小時不間斷為您提供專業的技術支持,確保您的設備始終處于最佳狀態。選擇龍電電氣,選擇專業與信賴!
