電纜故障測試儀工作原理及各組件詳解

發布時間:2024-08-15 10:07:25瀏覽次數:453

龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關(斷路器)機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

電纜故障測試儀是一種專門用于檢測和定位電纜故障的儀器。它的工作原理是向電纜發送一個高頻脈沖信號,當脈沖信號遇到電纜中的故障點時,會產生反射波。通過測量脈沖信號從發射到返回的時間,結合電磁波在電纜中的傳播速度,就可以計算出故障點到測試點的距離。

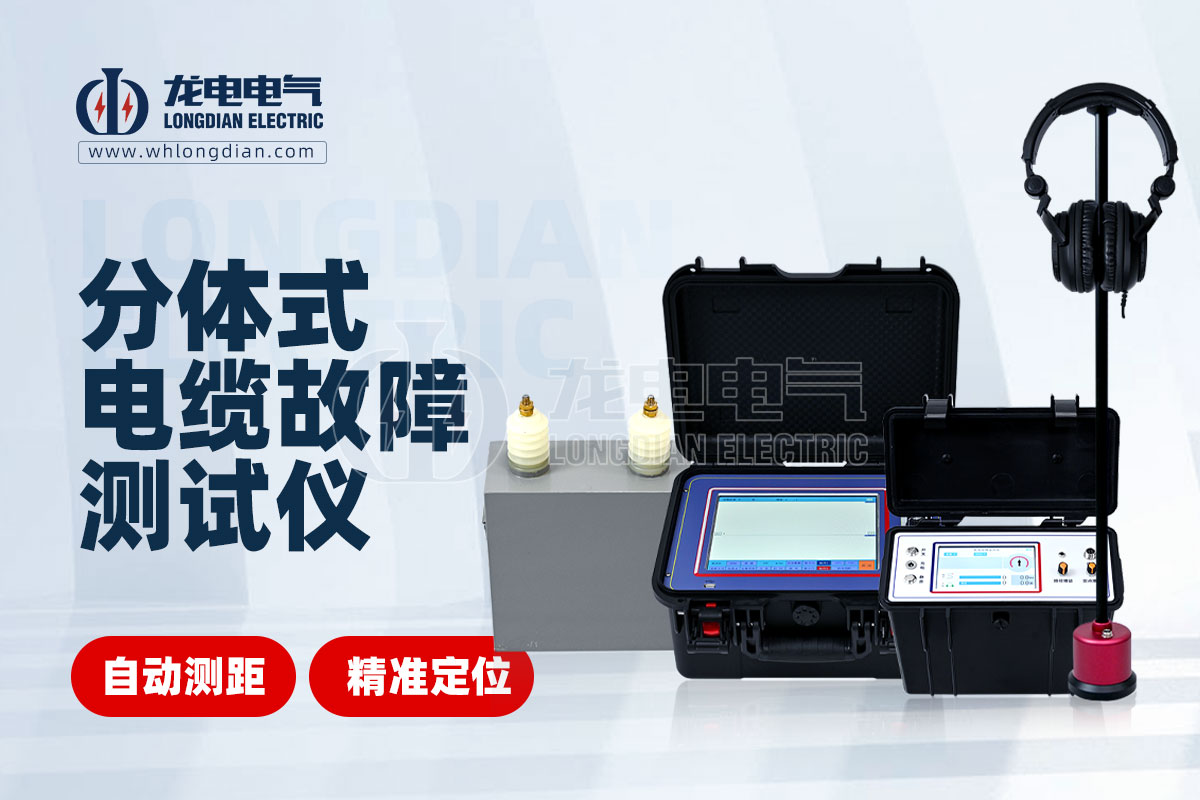

電纜故障測試儀

電纜故障測試儀各組件功能詳解

測距主機:

◆ 核心控制單元:控制整個測試過程,包括脈沖信號的產生、接收、信號處理和顯示。

◆ 信號發生器:產生高頻脈沖信號,并將其注入到電纜中。

◆ 信號接收器:接收從故障點反射回來的信號。

◆ 信號處理器:對接收到的信號進行放大、濾波、數字化處理,并計算故障距離。

◆ 顯示屏:顯示測試結果,包括故障距離、波形等。

高壓電容:

◆ 能量存儲:用于存儲能量,并在瞬間釋放,產生高壓脈沖。

◆ 脈沖形成:高壓電容的容量決定了脈沖的能量和幅值。

球隙:

◆ 過壓保護:當電壓超過一定值時,球隙會自動放電,將多余的能量釋放掉,保護儀器和操作人員。

采樣盒:

◆ 信號采集:用于采集反射回來的信號。

◆ 模數轉換:將連續的模擬信號轉換為數字信號,以便計算機進行處理。

◆ 數據存儲:將采集到的數據存儲起來,以便后續分析。

聲磁同步定點儀:

◆ 故障精確定位:通過測量電磁波和聲波的傳播時間差,來更精確地確定故障點的位置。

◆ 提高定位精度:尤其適用于長距離電纜或復雜線路的故障定位。

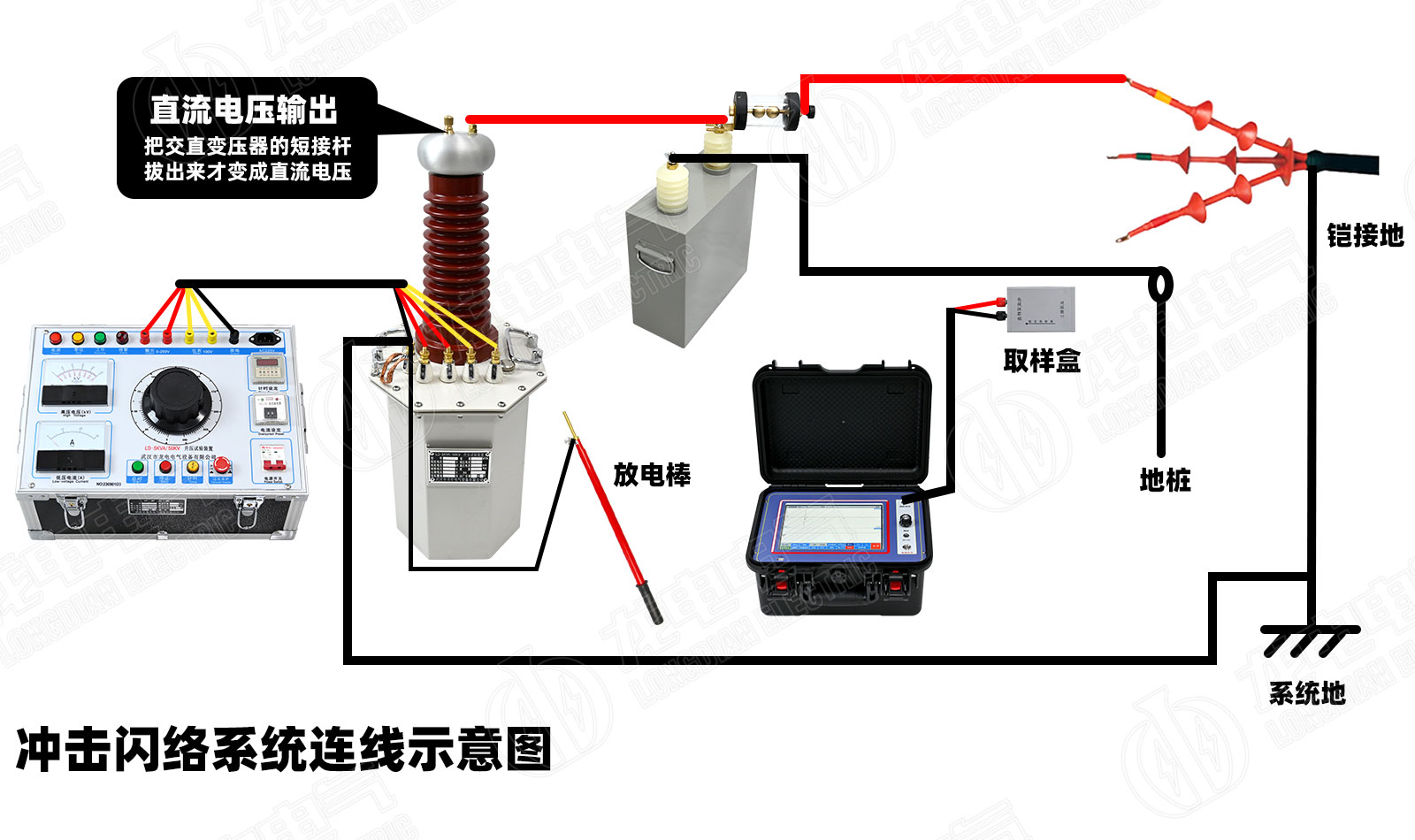

電纜故障測試儀接線示意圖

聲磁同步定點儀的工作原理

聲磁同步定點儀是電纜故障測試儀中一種常用的輔助定位設備。它的工作原理是基于電磁波和聲波在不同介質中的傳播速度不同。

◆ 電磁波傳播:當電纜發生故障時,產生的電磁波會沿著電纜迅速傳播,并到達故障點。

◆ 聲波產生:電磁波在故障點產生電火花,電火花會產生聲波。

◆ 信號接收:聲磁同步定點儀分別接收電磁波和聲波信號。

◆ 時間差測量:通過測量電磁波和聲波到達接收器的的時間差,結合電磁波和聲波在電纜中的傳播速度,可以計算出故障點到接收器的距離。

故障定位的常見方法

◆ 時域反射法(TDR):通過分析反射波形的時間延遲來確定故障點的位置。

◆ 頻域反射法(FDR):通過分析反射波形的頻率特性來確定故障點的位置。

◆ 超聲波法:利用超聲波在電纜中的傳播特性來檢測故障。

影響測試精度的因素

◆ 電纜類型和長度

◆ 故障類型和阻抗

◆ 環境干擾

◆ 儀器性能

◆ 測量誤差

電纜故障測試儀通過向電纜發送脈沖信號,并分析反射波形來確定故障點的位置。聲磁同步定點儀通過測量電磁波和聲波的傳播時間差,提高了故障定位的精度。在實際應用中,選擇合適的測試方法和儀器,并注意影響測試精度的因素,才能保證故障定位的準確性。
