電纜測斷短路檢測儀是一種專門用于檢測電力電纜線路中存在的斷路、短路等故障的儀器。它通過向電纜發射特定信號,并分析返回信號的特性,來精確地定位故障點,從而為維修人員提供準確的故障信息。
◆ 信號發射: 檢測儀向電纜發射高頻信號或脈沖信號。
◆ 信號傳播: 信號沿著電纜傳播,當遇到斷路或短路點時,信號會發生反射或衰減。
◆ 信號接收與分析: 檢測儀接收返回的信號,通過對信號的波形、幅值、相位等特征進行分析,計算出故障點到檢測儀的距離。
◆ 故障定位: 根據計算結果,確定故障點的位置,并顯示在儀器的屏幕上。
根據檢測原理和功能的不同,電纜測斷短路檢測儀可以分為以下幾種類型:
◆ 時域反射法檢測儀: 通過分析信號的反射波形來定位故障。
◆ 頻域法檢測儀: 通過分析信號的頻譜特性來定位故障。
◆ 超聲波檢測儀: 利用超聲波在電纜中的傳播特性來定位故障。
◆ TDR(時域反射儀)檢測儀: 結合時域反射法和頻域法的優點,具有更高的精度和更廣泛的應用范圍。
◆ 電力系統: 用于檢測電力電纜線路中的故障,確保電力供應的可靠性。
◆ 通信系統: 用于檢測通信電纜線路中的故障,保證通信質量。
◆ 工業自動化: 用于檢測工業控制系統中的電纜故障,提高生產效率。

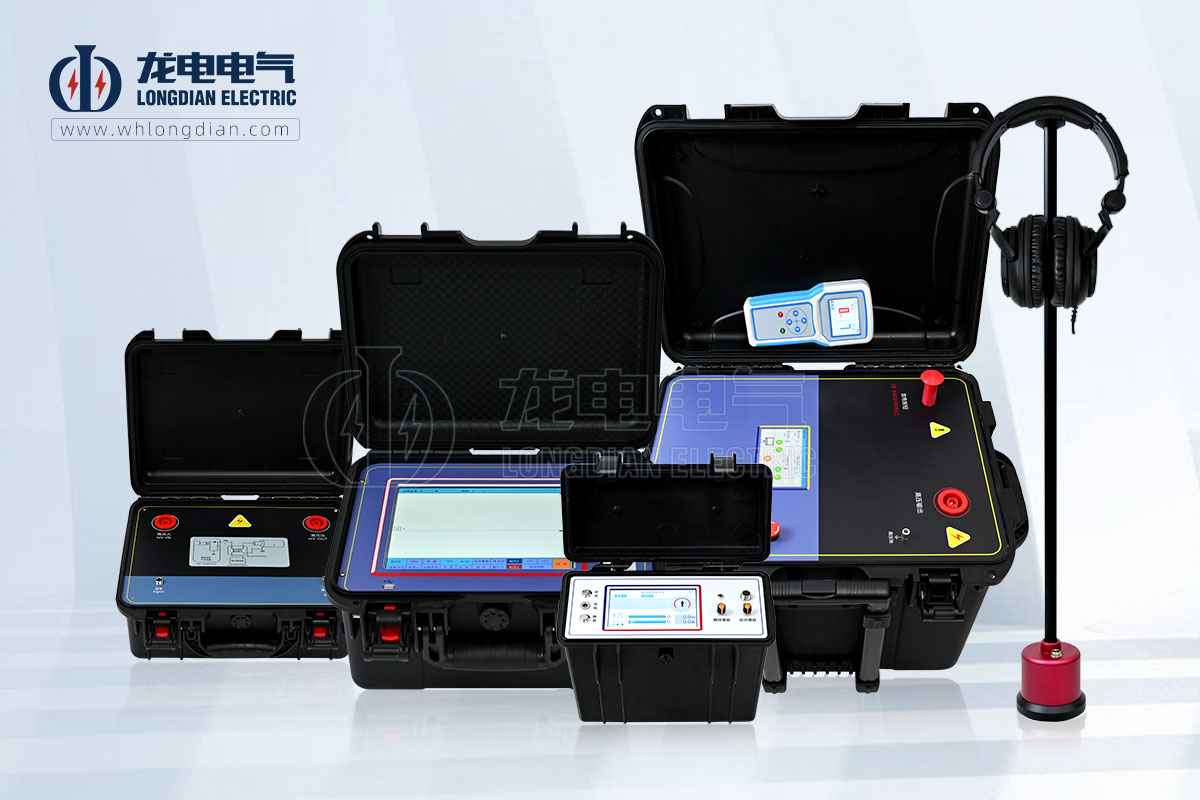

◆ 多功能測試方法:配合高壓設備,實現低壓脈沖、沖擊閃絡、三次脈沖及多次脈沖等多種測試法,以及速度測量,滿足多樣化測試需求。
◆ 全中文智能操作:配備10.4寸彩色觸摸屏,全中文界面,子菜單與文字提示,簡化操作流程,提升人機交互體驗。
◆ 同步波形顯示:全局與局部波形同步呈現,助力用戶從宏觀到微觀全面分析電纜故障。
◆ 高阻故障簡化判讀:獨特技術將高阻故障波形轉化為類似低壓脈沖短路波形,簡化判讀過程。
◆ 高精度測試:多次脈沖法測試時,同步采集8條真實波形,顯著降低測試誤差,提升精度。
◆ 便攜長效電源:內置電源設計,確保在無外接電源環境下長時間穩定工作。
◆ 高效輕便:小巧機身,輕量設計,便于攜帶與操作,提升檢測效率與成功率。
◆ 穩定安全:適應各種環境,運行穩定無故障,內置高壓保護機制,確保信號采集安全無憂。
◆ 數據存儲與分析:內置存儲功能,輕松保存測試數據及波形,支持調出重新分析,便于后續研究與管理。
◆ 無盲區測試:提供多種脈沖寬度測試信號,確保測試全面覆蓋,不留盲區。
◆ 檢測范圍: 根據需要檢測的電纜長度和類型選擇合適的檢測儀。
◆ 精度要求: 根據故障定位的精度要求選擇合適的檢測儀。
◆ 操作環境: 根據工作環境選擇耐高溫、防潮、防震等性能的檢測儀。
◆ 功能: 根據需要選擇具有附加功能的檢測儀,如數據存儲、打印等。
