電纜故障檢測是一項重要的工作,旨在確定電纜系統中的故障位置和類型,以便及時進行修復,確保電力或信號傳輸?shù)目煽啃浴?/p>
以下是一些常見的電纜故障檢測方法:
一、外觀檢查
首先進行直觀的外觀檢查,查看電纜是否有明顯的物理?yè)p傷,如破損、斷裂、變形、燒傷等情況。檢查電纜的接頭處是否松動、腐蝕或過熱跡象。同時,觀察電纜周?chē)沫h(huán)境是否存在可能導致故障的因素,如積水、化學腐蝕物、機械擠壓等。
二、絕緣電阻測試
◆ 測試方法
使用絕緣電阻測試儀(兆歐表)測量電纜的絕緣電阻。將測試儀的兩個測試電極分別連接到電纜的導體和絕緣層上,施加一定的直流電壓,測量通過絕緣層的泄漏電流,并計算出絕緣電阻值。
對于多芯電纜,需要分別對每根芯線與其他芯線及地之間進行絕緣電阻測試。
◆ 判斷標準
根據電纜的類型和額定電壓,確定相應的絕緣電阻標準值。一般來說,絕緣電阻值應大于一定的數值,例如對于低壓電力電纜,絕緣電阻值通常應不小于幾十兆歐。
如果絕緣電阻值低于標準值,說明電纜的絕緣性能下降,可能存在故障。
三、直流耐壓試驗
◆ 測試方法
對電纜施加直流高電壓,通常為電纜額定電壓的數倍,持續一定時間,觀察電纜是否發生擊穿或閃絡現象。
在試驗過程中,逐漸升高電壓,記錄不同電壓下的泄漏電流值,以判斷電纜的絕緣狀況。
◆ 注意事項
直流耐壓試驗可能對電纜造成一定的損傷,因此應謹慎使用,并在試驗后對電纜進行充分的放電。

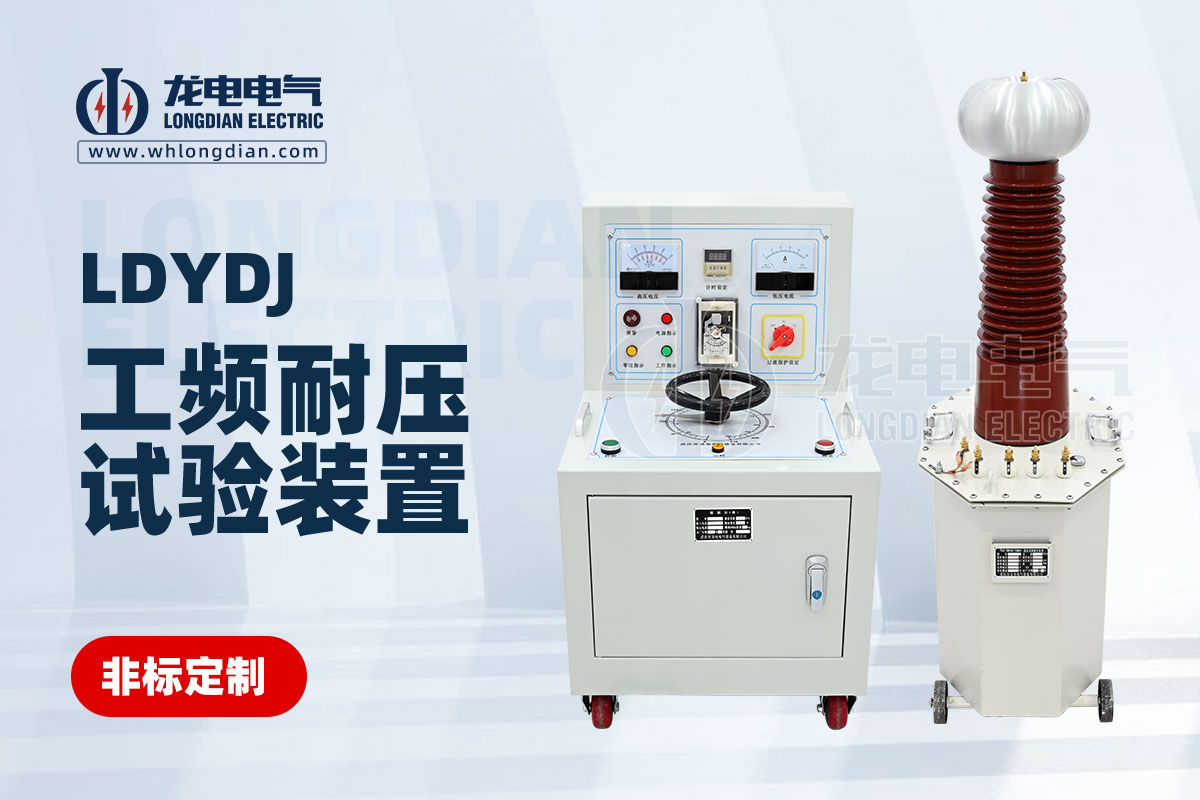

對于一些特殊類型的電纜,如橡塑絕緣電纜,不宜進行直流耐壓試驗,可采用交流耐壓試驗或其他無損檢測方法。
四、脈沖反射法
◆ 測試原理
脈沖反射法利用電纜故障點對脈沖信號的反射來確定故障位置。向電纜中發送一個脈沖信號,當信號遇到故障點時,會產生反射信號,通過測量反射信號的時間和幅度,可以計算出故障點的距離。
◆ 測試設備

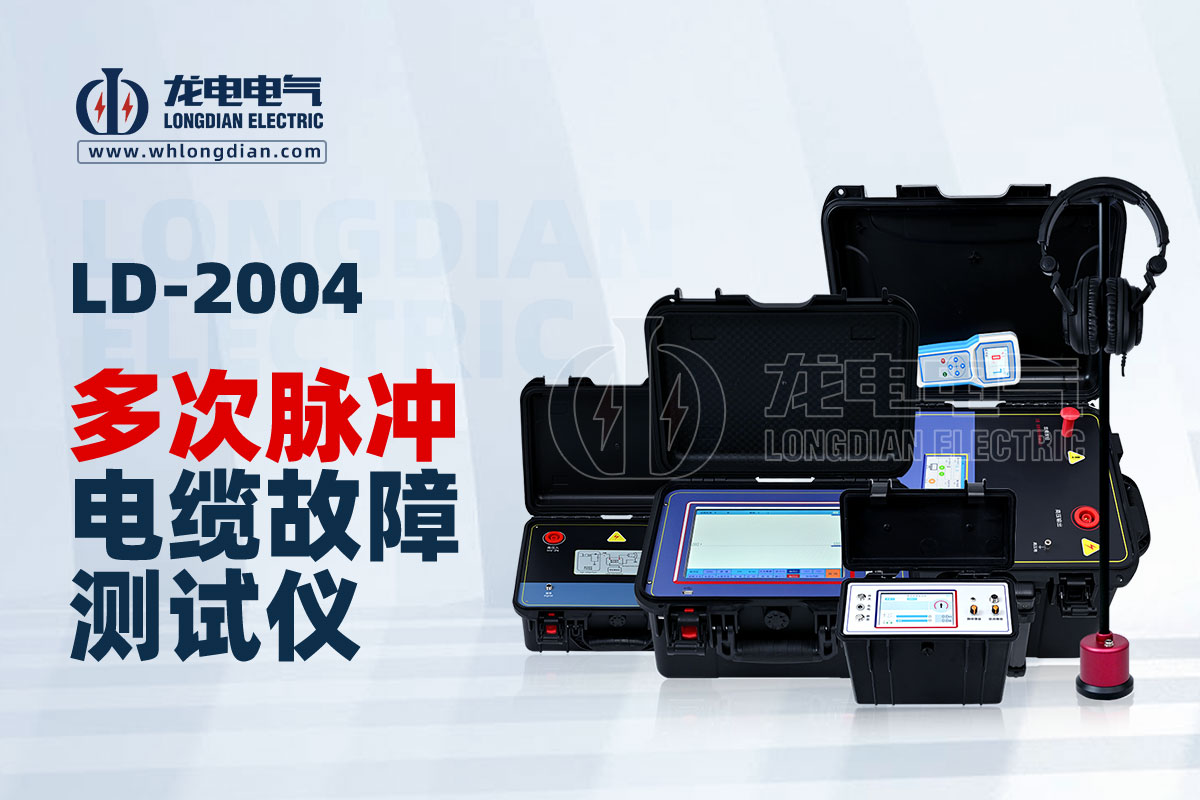

脈沖反射儀通常由脈沖發生器、接收器、顯示器等組成。脈沖發生器產生脈沖信號,通過耦合裝置注入到電纜中,接收器接收反射信號,并將其顯示在顯示器上。
◆ 故障類型判斷
根據反射信號的特征,可以判斷故障的類型。例如,開路故障會產生全反射信號,短路故障會產生負反射信號,低阻故障會產生幅度較小的反射信號等。
五、聲測法
◆ 測試原理
聲測法是通過檢測電纜故障點放電時產生的聲音來確定故障位置。當電纜發生故障時,故障點會產生放電現象,放電產生的聲波可以通過地面或電纜外皮傳播。
◆ 測試設備

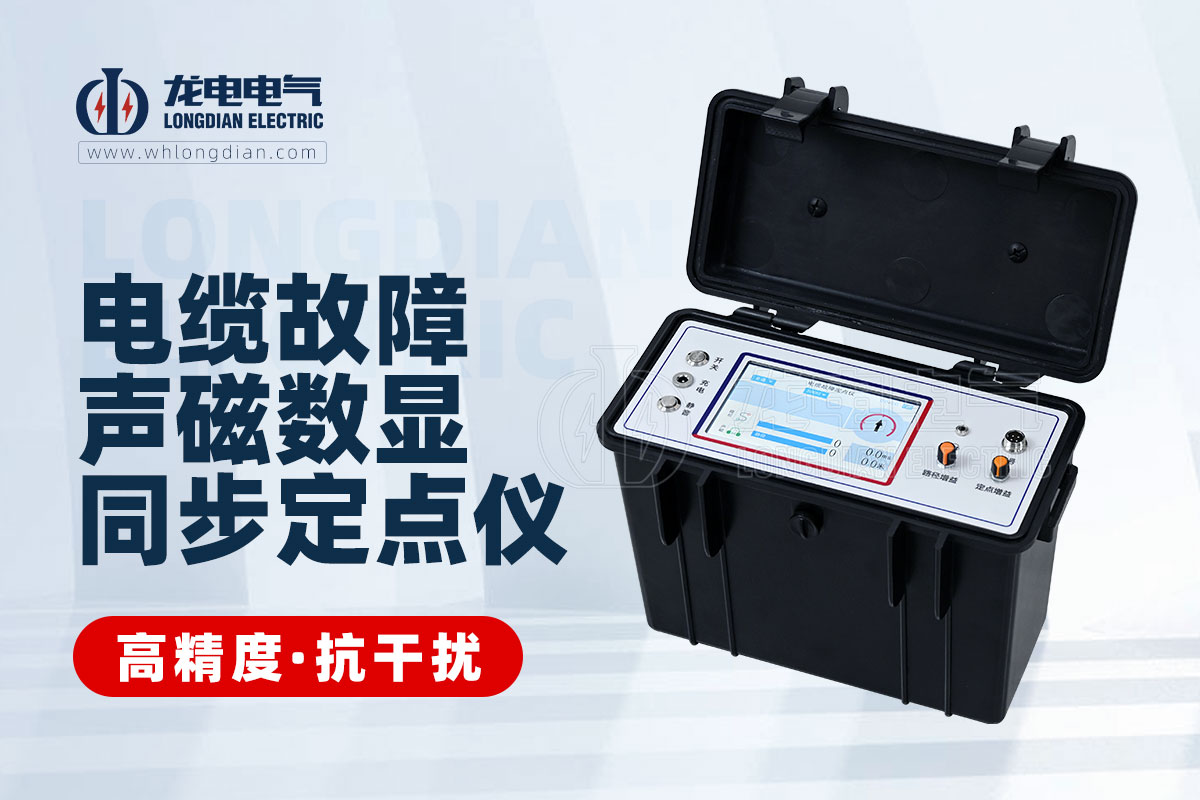

聲測設備通常由傳感器、放大器、濾波器、顯示器等組成。傳感器用于接收聲波信號,放大器將信號放大,濾波器去除噪聲干擾,顯示器顯示聲波信號的波形和強度。
◆ 測試方法
在電纜故障點附近的地面上放置傳感器,通過耳機或揚聲器監聽聲波信號。當聽到明顯的放電聲音時,可以確定故障點的大致位置。然后,通過移動傳感器或使用多個傳感器進行三角定位,可以進一步確定故障點的精確位置。
電纜故障定位的步驟
◆ 確定故障性質
通過上述檢測方法,初步判斷電纜故障的類型,如開路故障、短路故障、接地故障等。
◆ 選擇檢測方法
根據故障性質和現場條件,選擇合適的檢測方法。例如,對于高阻故障,可以采用脈沖反射法或聲測法;對于低阻故障,可以采用直流電阻法或低壓脈沖法。
◆ 進行故障定位
使用選定的檢測方法,對電纜進行故障定位。在定位過程中,需要不斷調整檢測設備的參數和位置,以提高定位的準確性。
◆ 驗證故障位置
在確定故障位置后,需要對故障位置進行驗證。可以通過開挖地面、打開電纜接頭等方式,直接觀察故障點的情況,以確保定位的準確性。
電纜故障檢測是一項復雜的工作,需要專業的技術和設備。在進行電纜故障檢測時,應嚴格遵守安全操作規程,確保人員和設備的安全。同時,應根據實際情況選擇合適的檢測方法,提高故障檢測的效率和準確性。
