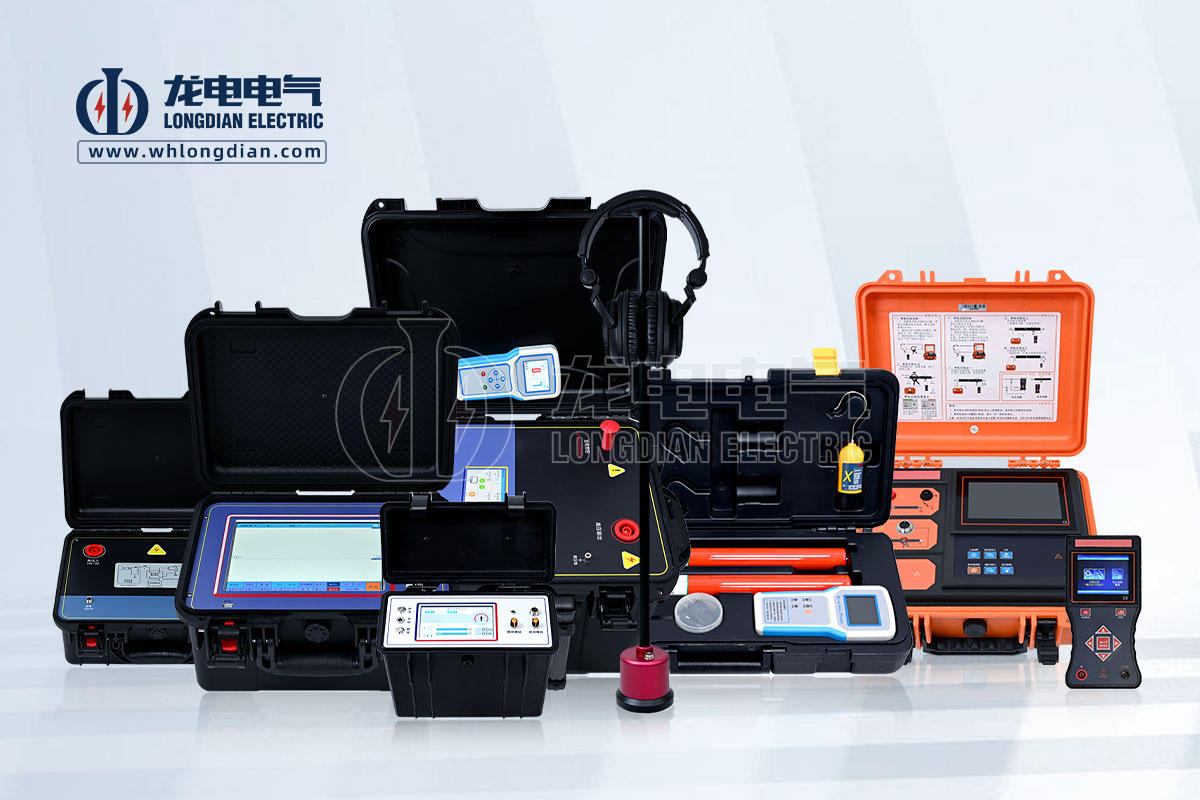

電纜故障點定位的方法多種多樣，每種方法都有其適用范圍和優缺點。在實際工作中，應根據具體情況選擇合適的定位方法，綜合運用多種方法，才能快速準確地找到故障點，保障電網的安全穩定運行。以下是一些電纜故障點精確定位的方法：

① 脈沖反射法

◆ 原理：向故障電纜發射一個脈沖信號，當脈沖信號遇到故障點（如短路點、開路點或低阻點）時，會產生反射波。通過測量發射脈沖與反射脈沖之間的時間差，并結合電纜中的波速，就可以計算出故障點到測試端的距離。電纜中的波速可以根據電纜的絕緣介質等參數預先確定，一般在 160m/μs（油浸紙絕緣電纜）左右。

◆ 操作步驟：

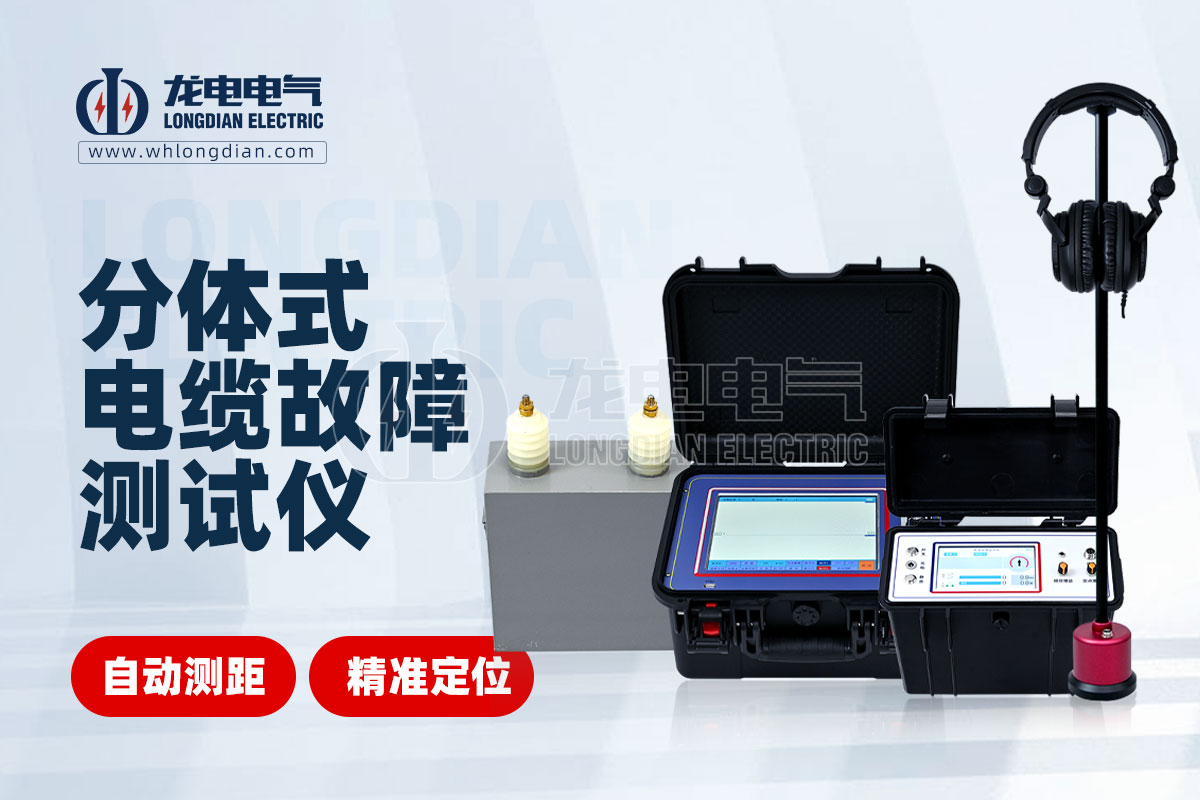

首先，將脈沖反射測試儀的輸出端連接到故障電纜的一端。確保電纜另一端是開路（對于檢測開路故障）或短路（對于檢測短路故障）狀態，這樣可以使反射波更加明顯。

啟動測試儀發送脈沖信號，儀器會自動接收并顯示反射波。根據反射波的波形和時間差來確定故障點位置。例如，如果時間差為 t 微秒，波速為 v 米 / 微秒，那么故障點距離測試端的距離 L = v×t/2（因?yàn)槊}沖往返一次）。

② 多次脈沖法

◆ 原理：它是在脈沖反射法的基礎上發展而來的。首先對故障電纜施加一個高壓脈沖，使故障點產生電弧，電弧會等效為一個電阻。隨后發送一個低壓脈沖，這個低壓脈沖在經過故障點時會產生反射，通過分析反射脈沖來確定故障點位置。這種方法可以更加準確地識別高阻故障點。

◆ 操作步驟：

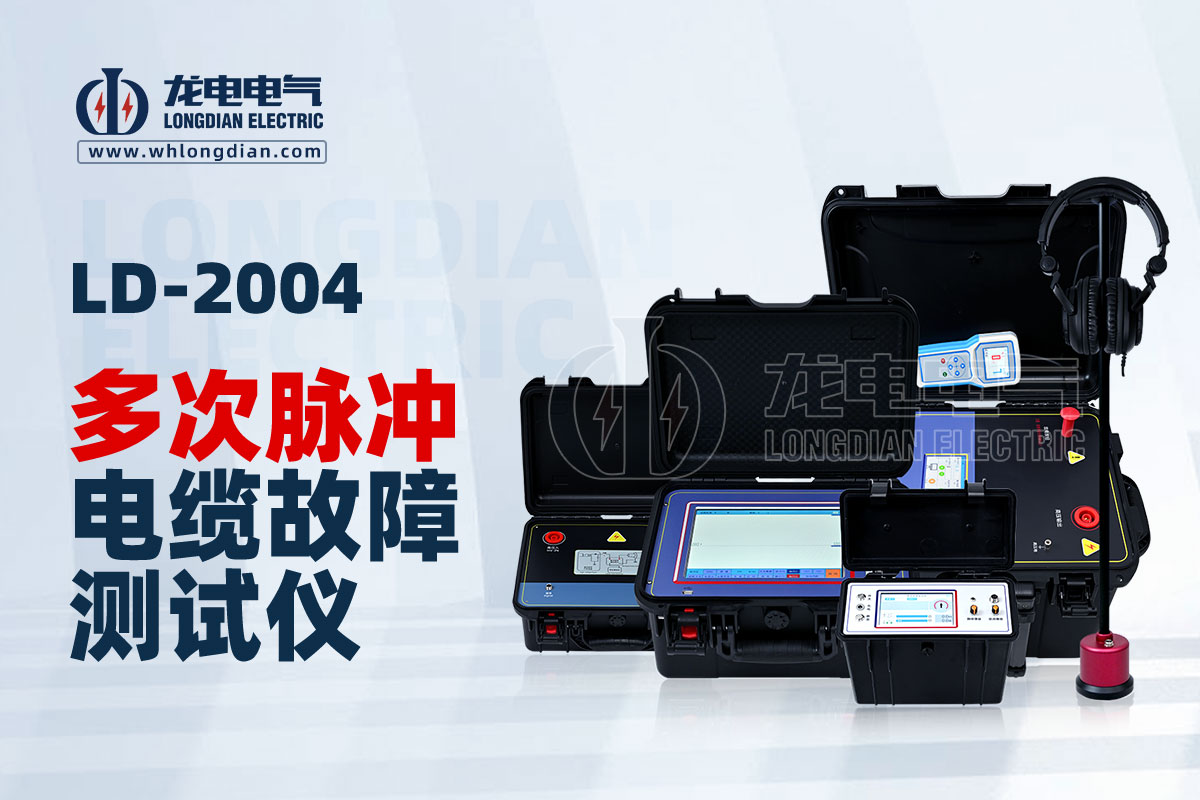

將多次脈沖測試儀與電纜連接好，按照儀器的操作說明，先施加高壓脈沖，使故障點充分放電產生電弧。

接著發送低壓脈沖，觀察儀器上的反射波形。和脈沖反射法類似，根據反射波的時間差和波速計算故障點位置。

③ 聲磁同步法

◆ 原理：向故障電纜施加沖擊高壓，使故障點產生放電電弧，同時發出聲音信號和磁場信號。通過在地面上同步接收聲音和磁場信號來定位故障點。由于聲音信號傳播速度較慢（約 340m/s），磁場信號傳播速度接近光速，利用兩者到達接收探頭的時間差和已知的聲音速度，可以精確確定故障點位置。

◆ 操作步驟：

用沖擊高壓發生器對電纜施加沖擊電壓，產生放電。

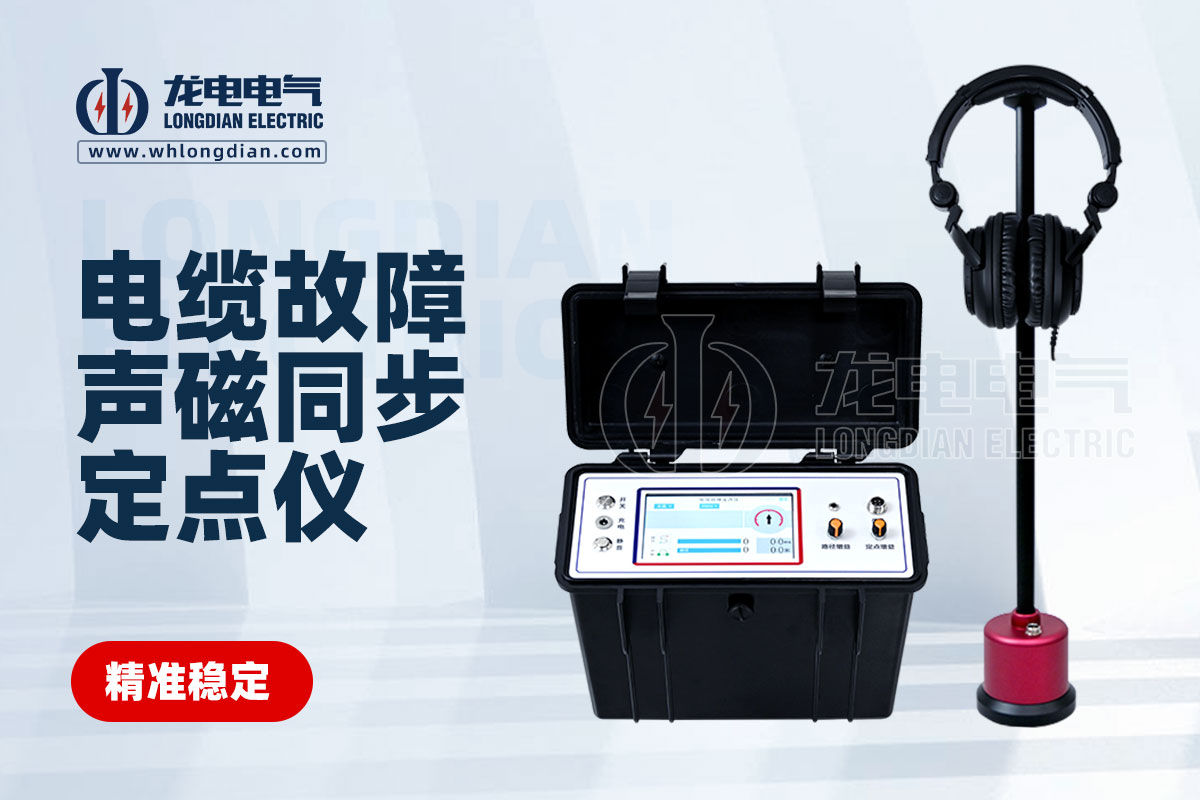

在地面上使用聲磁同步定位儀，該儀器有兩個探頭，一個用于接收磁場信號，一個用于接收聲音信號。沿著電纜路徑移動定位儀，當兩個信號同時被接收到（在儀器的誤差允許范圍內），根據聲音信號的傳播時間和速度計算故障點的深度。例如，設聲音信號從故障點傳播到探頭的時間為 t 秒，那么故障點深度 h = 340×t/2（假設聲音垂直傳播）。
