8.4寸工業級TFT液晶屏
按鍵和觸摸屏結合的人機交互方式

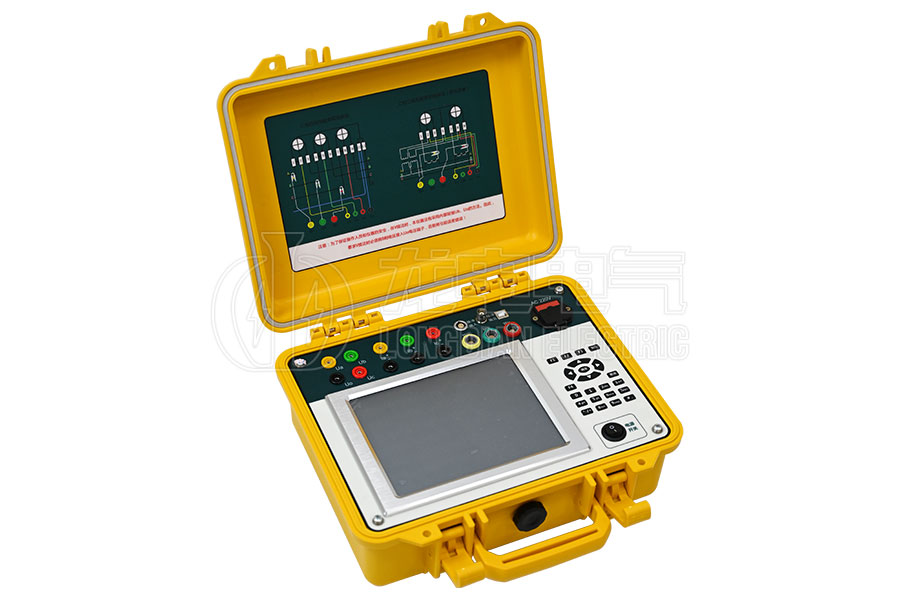

LD-308三相電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器,使儀器對各種參量的測量精度很高,同時配有鉗形電流互感器,使得現場接線簡便,無需斷開電流回路即可直接接入。
LD-308三相電能表現場校驗儀采用大屏幕彩色液晶作為顯示器,全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面,人機對話界面友好,向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式,操作手感好,簡便易學。儀器內置大容量掉電不丟失數據存儲器,可將現場校驗數據保存下來,可存儲1000組現場校驗結果,可提供后臺微機管理軟件,將結果上傳至計算機,實現微機化管理。
產品別稱:電能表校驗儀、電能表現場校驗儀、三相電能表現場校驗儀、電能表現校儀、三相電能表檢定裝置
電壓測試范圍 | AC 30~450V |
電流測試范圍 | 內置5A電流互感器:0.05A~5.5A |
鉗形電流互感器 | 可選5A、50A、100A、500A、1500A |
各量程的工作范圍 | 量程5A、50A、100A、500A、1500A 工作范圍 0.25A~5.5A 、2.5A~55A、5A~110A 、50A~550A、150A~1650A |
頻率測試范圍 | 45Hz~65Hz,準確度:±0.01Hz |
相位測量范圍 | -180°~+180°,準確度:±0.05° |
電壓、電流準確度 | 0.05級、0.1級 |
有功功率、有功電能準確度 | 內置電流互感器0.05級、0.1級 鉗形電流互感器0.1級、0.2級 |
無功功率、無功電能準確度 | 內置電流互感器:0.2級 鉗形電流互感器:0.5級 |
輸入阻抗 | 電壓輸入阻抗≥300KΩ 電流輸入阻抗≤0.01Ω |
輸出標準電能脈沖 | 本儀器的低頻電能脈沖常數(p/kW·h) 量程 內置5A互感器 5A鉗表 50A鉗表 100A鉗表 500A鉗表 1500A鉗表 CL 2000 2000 200 100 20 9 |
本儀器的高頻電能脈沖常數(p/kW·h) 量程 內置5A互感器 5A鉗表 50A鉗表 100A鉗表 500A鉗表 1500A鉗表 CL 1×107 1×107 1×106 5×105 1×105 1×104 | |
24小時變差 | ≤±0.01% |
功耗 | ﹤15W |
工作電源 | AC45~450V |
工作環境 | 溫度:-25℃~+45℃、相對濕度:40%~95% |
外形尺寸 | 320×260×140 (mm) |
重量 | 3Kg |
1.三相電能表現場校驗儀采用以高速浮點DSP處理器為核心的多處理器組合工作, 6通道同步保持16位ADC轉換器,保證電壓電流的同步計算。
2.采用8.4寸800×600分辨率工業級TFT液晶屏,顯示清晰、美觀、信息量大,可在一屏內完成被校表參數的設置、電參測量、誤差測試、向量圖等功能。
3.采用按鍵和觸摸屏結合的人機交互方式,操作方便。
4.三相電能表現場校驗儀具有144種錯誤接線判別(三相三線48種、三相四線96種)功能,并用文字準確清晰描述錯誤信息。
5.可以測試電網中三相電壓、電流的2~51次諧波含量以及總的諧波含量,并用柱形圖直觀顯示出來。
6.可以顯示電壓、電流各通道的波形。
7.內置電流互感器最小2mA啟動,在高供高計時,可空載進行電能表錯接線判別。
8.三相電能表現場校驗儀內置大容量Flash存儲空間,USB通訊接口,可以即插即用上傳測試數據。
9.測試無盲區,可以測量國內外所有種類的電能表。
10.三相電能表現場校驗儀可以采用多種工作供電模式,既可以市電供電,也可以使用現場測試線路供電。
